Type: 1201 – 1233 Ovaal
TYPE: SERIE 12 OVAAL

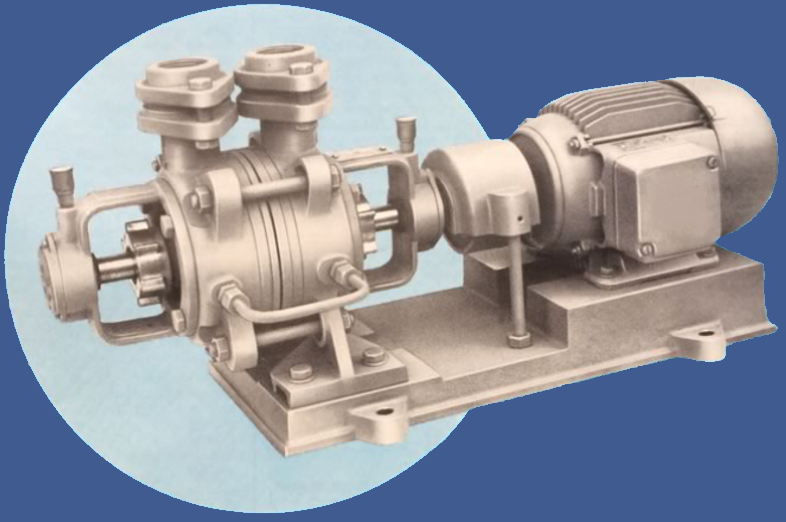

ARCO – zelfaanzuigende zijkanaalpompen met ovale flenzen leverbaar in een 1-, 2- en 3-traps uitvoering.
Toepassing
ARCO – Kanzler Pompen zijn geschikt voor het pompen van schone, maar ook troebele vloeistoffen, zolang ze geen vaste of schurende componenten bevatten. Door het eenvoudige ontwerp en de mogelijkheid om “over de berg” te zuigen en gassen te transporteren, zijn de mogelijke toepassingen van deze pompen zeer divers.
Ze worden vooral gebruikt voor het transport van;
- Drinkwater
- Proceswater
- Condensaat
- Brandstoffen
- Oplosmiddelen
- Alkaliën
- Zoutoplossingen
- Elektrolyten (alkalisch)
- Emulsies
- Olie, lage viscositeit
Technische gegevens
- Capaciteit: 12-120 l/min
- Opvoerhoogte: tot 90m
- Toerental: 1450 omw/min.
- Maximaal toerental: 1800 omw/min.
- Ontwerpdruk maximaal: 12 bar.
- Maximumtemperatuur: 105 graden Celsius.
- Zuig- en persstukken: axiaal naar boven gericht.
Aslager
De as wordt aan de aandrijfzijde ondersteund door een externe kogellager en aan de zuigzijde door een met vloeistof gesmeerde glijlager. Alle 1- en 2-trapspompen kunnen in geval van speciale toepassingen aan beide zijden worden uitgerust met een extern lager (W).
3-trapspompen met externe lagers aan beide zijden zijn alleen verkrijgbaar met ronde flenzen.
(Type: 1403W – 1463W)
Asafdichting
Als asafdichting kan worden gekozen voor een stopbuspakking of mechanische asafdichting.
Opbouw van de standaard mechanische asafdichting is:
- Slijtringen: koolstof/keramiek,
- O-ringen: Viton (GDV) of Viton Teflon omhuld (GDVT),
- Metalen onderdelen: RVS
Op verzoek:
- Speciale mechanische asafdichtingen, ook van andere merken, op verzoek
- Zuigstuk aan de aandrijfzijde en persstuk aan de niet aandrijfzijde.
Materialen
Gietijzer, Brons
