Type: C413W – C463W
TYPE: SERIE C4

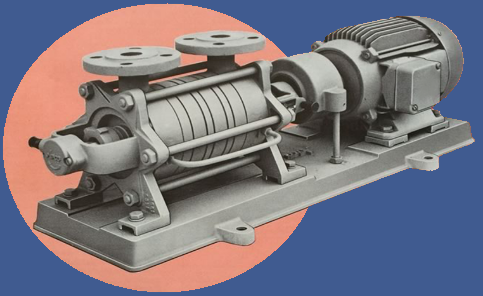

ARCO – zelfaanzuigende zijkanaalpompen, in RVS-uitvoering met ronde flenzen leverbaar tot en met een 6-traps uitvoering.
Toepassing
ARCO – Kanzler Pompen zijn geschikt voor het pompen van schone, maar ook troebele vloeistoffen, zolang ze geen vaste of schurende componenten bevatten. Door het eenvoudige ontwerp en de mogelijkheid om “over de berg” te zuigen en gassen te transporteren, zijn de mogelijke toepassingen van deze pompen zeer divers.
Ze worden vooral gebruikt voor het transport van;
- Zuren
- Alkaliën
- Gemengde zuren
- Zoutoplossingen
- Verschillen soorten oplossingen (zuur)
- Demiwater
- Koolwaterstoffen
Technische gegevens
- Capaciteit: 15-600 l/min
- Opvoerhoogte: tot 180m
- Toerental: 1450 omw/min.
- Maximaal toerental: 1800 omw/min.
- Ontwerpdruk maximaal: 25 bar.
- Maximumtemperatuur: 105 graden Celsius.
- Zuig- en persstukken: axiaal naar boven gericht.
Aslager
De as wordt aan de aandrijfzijde ondersteund door een extern kogellager en aan de zuigzijde door een vloeistofgesmeerd glijlager.
De pompen kunnen aan beide zijden worden uitgerust met extern kogellager(W) in geval van zware bedrijfsomstandigheden, zoals continue bedrijf bij hoge toevoerdruk, hoge chemische of mechanische belasting als gevolg van drooglopen of lichte vervuiling van het verpompte medium.
Asafdichting
Als asafdichting kan worden gekozen voor een stopbuspakking, mechanische asafdichting of magneetkoppeling.
De stopbuspakking, welke zich aan de perszijde bevindt, kan worden uitgevoerd met een drukontlasting (UM). Dit wordt aanbevolen als de aanvoerdruk 3-6bar is en de lekkageverliezen van de pakking minimaal moet zijn.
Opbouw van de standaard mechanische asafdichting:
- Slijtringen: koolstof/keramiek,
- O-ringen: Viton (GDV) of Viton Teflon omhuld (GDVT),
- Metalen onderdelen: RVS
Speciale mechanische asafdichtingen, ook van andere merken, op verzoek.
Draairichting gezien vanaf de motorzijde “naar rechts”, met persstuk aan de aandrijfzijde.
Materialen
RVS
